Schlanke und sparsame LED Grubenleuchten mit einem Lichtstarken auftritt!

Ein Besuch in unserem Online Shop lohnt sich auf alle Fälle.


Übersicht:

- GRUB BAS Die schlanke HG-Leuchte mit 45° schräge - 24 V DC

-  RILKO Industrie Leuchten Programm - die Robuste - 220 V AC
Bitte weiter nach unten scrollen.........


Einfach, Hell, Sparsam sowie Platzsparend.
Die LED Visionen

Gruben-Beleuchtung- Sets komplett mit unseren bewährten platzsparenden und Anti- Blend 24 Volt DC HG - LED Leisten.
Maße: 1520 x 18 x 18 mm, Inklusive einem 6 Meter Anschlusskabel sowie dem passenden Netzteil oder Steuerbox je nach Ausführung.
Entsprechend Ihre Gruben-Länge, bestellen Sie bitte die notwendige Anzahl von Leuchten nach folgendem Montage Muster.
Siehe Montage Muster weiter unten....





 Bild oben: Unser flachster HG LED Profil, aus den - "B-SET - Programm"



Versionen:
GRUB / BAS 04, GRUB / BAS 06 und 08 oder GRUB / BAS 12, (jeweils die Zahl = Anzahl der Leuchten).
Siehe hierzu auch unseren Online Shop.

Weitere Versionen je nach Wunsch sind jederzeit machbar.
Sprechen Sie uns hier an - Wir bieten Lösungen....




Bild oben zeigt Montagewinkel für Einsparung mit HG - LED Leiste.

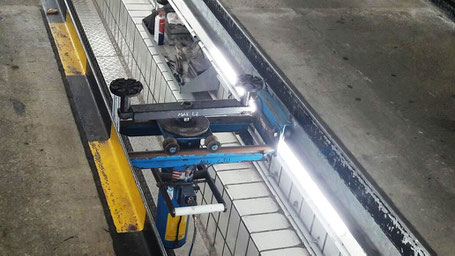

Bild oben: Gruben HG - LED Beleuchtungen aus unserem erfolgreichen und zuverlässigen - GRUB/BAS Programm.




Eine gute Wahl -
Montage an einer Maha Hebebühne.
-- Dekra Prüfstation.


Alles schön Hell und optimale ausgeleuchtet. Unsere LED Erfolgs-Model. Auch für Ihre Inspektion und Montage Gruben



Montage Hinweise

Unser Montage Vorschlag:

Egal für welche Leuchten Serie Sie sich entscheiden und verbauen, im Norm Fall sind es meistens immer  Leuchten mit einer Länge von 1,5 Meter.
Es folgt, dann einen Spalt von ca. 20 bis max. 40 cm und dann wird wieder die nächste 1,5 Meter Leuchte montiert.... usw.
Die Leuchten können Sie nebeneinander oder versetzt montieren je nach Belieben, (siehe auch hierzu unsere Skizze unter Montage und Prospekte - ). Oder klicken Sie weiter unten auf den Grubenleuchten PDF zum herunterladen.

Bitte ebenso den Auf / Abgang Bereich in Ihre Montagegrube berücksichtigen.

Falls Ihre Grube einen Kantenschutz / Seitenschutz hat, dann können Sie hier meistens die HG Leuchten direkt darunter montieren.
Ebenso acht-geben auf einen eventuell montierten Achsanheber und das dieses sich längs der Grube frei bewegen kann.

Die Leuchten haben je 3 Montage Klips mit Langloch dabei. Diese können Sie direkt an der flachen Grubenwand montieren.

Für Montage-Gruben mit Schrägen oder Ausbuchtungen, gibt es bei uns den passenden Montagewinkel.

Siehe auch Bilder Serie in unseren Zubehör Bereich - SHOP.

Wieland Steck Verbinder:
Wir bestücken unsere RILKO Leuchten Serie mit Wieland Steckverbinder.

Bei der HG Serie liefern wir den Wieland micro Stecker mit den entsprechenden ASG - Micro / Wieland Verteiler nach Bedarf und Wunsch.



Montage Hilfen:

Wir fertigen und montieren nach Ihren Bedürfnissen und Wünsche und entsorgen gleichzeitig Ihre alten Leuchten. Fragen Sie uns nach einen auf sie zu- geschnittenes Gruben Leuchten Programm, bzw. Montage.



Wichtig:

HG Leuchten: Ein starkes Licht mit ca. 3700 Lumen / Leiste (24V DC). Sehr Blend arm.

Die Schutzklasse IP 67 garantiert eine hervorragende Wasser und Staubdichtheit verbunden mit der bekannte robuste und Langlebigkeit der LED Leuchte.

RILKO Leuchten: Der Brutus unter den Leuchten - Viel Licht und Schlagfest. Die Maße sind genauso einzuhalten was Abstand usw. betrifft. Bitte den Abstand zur Grubenwand berücksichtigen. Bei schmälere Gruben ohne Ausbuchtung mag eventuell die HG Leuchte besser passen.



Download
Montage Vorschläge
Grubenleuchten_45°_Aufbauvorschlag.pdf_2
Adobe Acrobat Dokument 406.4 KB

Externer Netzteil Steuerbox für Großprojekte.

Für Grubenbeleuchtungen mit mehr als 12 Leuchten, setzten wir einen externen Netzteil Steuerkästen ein mit separater Lüftung bzw Heizung je nach Bedarf.
Das Bild links, zeigt 4 separate Netzteile für Maximum 1400 W Anschlussleistung.
Die Schaltschränke sind separat Fremd belüftet



Sparschaltung

>NEU<. Wir bieten jetzt eine neue Sparschaltung für unsere Hebebühnen und Gruben Beleuchtungen an. Diese sind komplett in der Lichtleiste integriert:
Funktion:
Nach dem einschalten der Leuchten, leuchten diese für ca. max. 5 Minuten auf 100% Lichtleistung, wenn keine Bewegung innerhalb der Empfangsbereich erkannt wird!
Nach Ablauf dieser Zeit, reduziert sich die Leuchtkraft dann von 100% auf ca 30% der Lichtleistung und der Stromverbrauch um mehr als 60%.
Bei Personen Annäherung schalten diese dann automatisch zurück auf 100% Ihre Lichtleistung und der Timer beginnt aufs neue.
Somit bleibt immer genügend Licht zwecks Orientierung oberhalb der Grube als auch in der Grube. Plus sie sparen im Stromverbrauch bei Leerlaufzeiten, (Bsp bei Pausen). Eine sinnvolle Sache meinen wir.



RILKO Programm

Unser stärkster.
Eine schicke Robuste Rund-Leuchte für alle Industrie Bereiche als auch für Ihre Waschhalle, Waschstraße, oder Standard für Ihre Werkstattgrube.


>Seit 2 Jahren< im Programm. Hier finden sie unsere Industrielle Rund Leuchte Typ RILKO für den harten Alltagseinsatz.
Einen riesen Vorteil wenn es um LKW Wasch-Hallen geht wo entsprechenden Wasserlanzen und Reinigungsmitteln eingesetzt werden. Nicht zu vergessen ist auch der Industrie Bereich mit all seinen Chemikalien und harten Betriebszonen.

Die Leuchte ist nicht nur Wasserdicht sondern auch Stoßfest. Hier kann die Leuchte schon einiges vertragen.
Wir liefern zwischen 600 mm bis hin zu unser Standard länge mit 1500 mm.
Diese schicke und äußerst robuste Luminaire ist genau das richtige für Ihren Bedarf wenn es um den harten Einsatz geht.

Alle Leuchten ab sofort mit Plug and Play IP68 Wieland Kabel Steckverbinder.

Die Leuchte erfüllt Standard IP67 - IK10 Normen:
Aufpreis für IP69 Klassifizierung
Ab sofort mit neuen Hocheffizient Dichtungen und Edelstahl Endkappen.


Technische Merkmale:

  • Patentierter Licht Zylinder
  • UV Geschützte Blende
  • Korrosion Geschützt - Edelstahl Halterungen. Endkappen
  • 130 lm / Watt
  • Anschlusswert - 220V AC
  • Durchmesser Standard D = 45 mm (Option D=80 mm).
  • Lichtleistung 40W - bei 1500 mm länge - D = 45 mm Version. = ca. 5200 lm
  • Lichtleistung 60W - bei 1500 mm länge - D = 80 mm Version. = ca. 7800 lm
  • 416 LEDs bei 1500 mm
  • Einseitiger bzw zweiseitiger Anschluss (Aufpreis). Siehe auch unser Shop.
  • Anreihbar durch Wieland Steckverbinder. Abstand Leuchte zu Leuchte ca. 80 mm.
    Wieland Steckverbinder auch bei den D=45 mm Versionen.
  • Wir liefern auch die zwischen Verbinder Kabeln in Standard 1 Meter längen gegen Aufpreis. Sonderlängen ebenfalls erhältlich. Eine 2 Meter Zuleitung ist im Set dabei. (Min. 4 Leuchten = 1 Set).
  • Dimmbare Versionen und Steuerungen via Dali erhältlich
  • Festmontage durch Edelstahlbänder.
  • Magnethalterung. Hinweis: Wir liefern Magnethalterungen nur für unsere 24V Ausführung. Sinnvoll bei Stahlgruben.

    D = Durchmesser, lm = Lumen
    IK10 = entspricht EN 50102 Normen

Alle unsere RILKO Leuchten werden mit Wieland Plug and Play Steck-Verbinder ausgeliefert.

Bis IP 67 Wasserdichtheit.
National und International anerkannte Norm.

Bild zeigt:
RILKO Leuchten mit 80 mm Durchmesser.
